1月 31, 2012

維修Apple MacBook變壓器 (白豆腐)

變壓器用久了,有接觸上的問題,
有時候某些角度可以用,有時候又不能用,
這次終於決心要修好。XD

有同樣問題的朋友可以參考,步驟如下:

00_需要具備工具如下:
尖嘴鉗、美工刀、一字起子、軟碟排線一條、束線帶約6條、
膠帶(絕緣用)、(如果有三用電錶可用更好)

01_白豆腐接頭損壞情形
















02_用一字起子拆開接頭部份
















03_接頭外殼拆開的樣子

















04_接頭外殼還要再完全拆開
















05_中間的線剪開,分有內層的線跟外層的線
















06_沿著接縫用一字起子把白豆腐拆開
















07_白豆腐裡頭的黑色接外線、白色接內線,都要用膠帶作好絕緣。
接頭兩側接外線、內側接內線,注意接頭部分內外線不要短路。




















09_接頭比較容易失敗,固定前先測試一下
(如果用三用電錶測試亦可)
















10_用軟碟排線剪成這樣的形狀
















11_加上束線帶,測試一下沒問題
















12_最後把束線帶剪掉,即可使用


















火療法維修iBook G3無畫面問題

朋友拿來了一台iBook G3,
病狀是「有開機聲音,可進入系統,但是完全沒有顯示畫面」
通常會這樣應該是顯示卡晶片空焊造成的問題,
只要有「熱風槍」就可以把晶片的錫球重新熔化再達成焊接的效果。

話是這樣說,
但是居家生活,沒有熱風槍的時候該怎麼辦? XD
這時候只好使用就地取材........

請依照下列步驟進行:
01_準備工作:精油用蠟燭一枚、酒精、螺絲起子、PICK(非必備)
















02_首先把電池卸下
















03_紅圈地方的膠墊卸下
















04_把剛剛膠墊地方的金屬墊卸下
















05_這邊有兩顆螺絲
















06_拆下螺絲後就可以扳開底殼
















07_這邊有三個卡榫

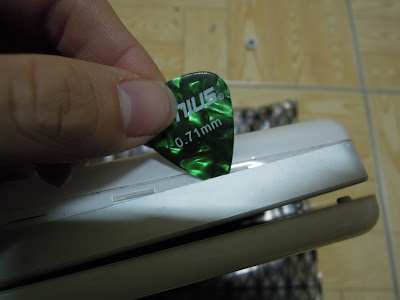

08_可以用PICK去把卡榫弄開
















09_側邊有兩個卡榫
















10_卡榫都打開後就可以往後拆開背板

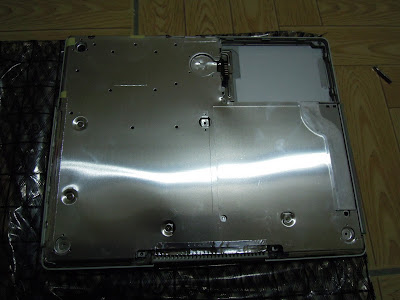

11_接著拆開底座的金屬層
















12_把金屬層的鋁箔貼紙拆開
















13_打開以後就看到主機板了!
















14_黃色是散熱墊,底下是顯示晶片
















15_先把蠟燭拆下
















16_再把散熱墊拆下
















17_倒入酒精,放在晶片上面,點火!

18_開始燃燒

19_約燃燒三次,20分鐘左右即可裝回,此時如果成功,小白又會正常顯示畫面啦!


備註:錫的熔點是231.86℃,所以要注意鐵盤一定要緊貼顯示晶片,
不然會溫度不夠,再燒幾次都是枉然...XD
